Quels sont les avantages des moules pour truies à chambres multiples ?

La conception du moules à truies à chambres multiplesprend en compte l'optimisation du flux d'eau d'aluminium, afin d'assurer l'uniformité lors du remplissage et du refroidissement, et de produire des blocs d'aluminium de haute qualité. Et chaque chambre dispose d'un port d'alimentation et de décharge, ce qui réduit le temps de refroidissement de l'eau en aluminium tout en fonctionnant sans problème, et les moules à truies avec plusieurs chambres peuvent traiter simultanément plusieurs blocs d'eau en aluminium, réduisant ainsi le temps de production et les besoins en ressources humaines, ce qui apporte des avantages économiques significatifs. à la fonderie. Nous parlerons ensuite des avantages des moules à truies à plusieurs chambres.

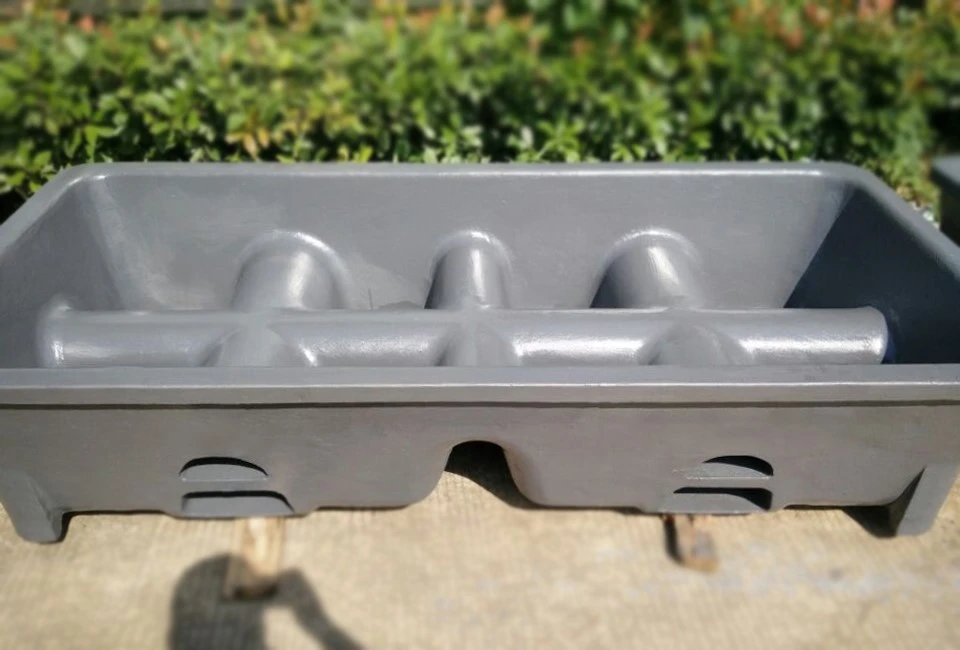

Une moisissure à truies multi-cavités est un type de moule spécialisé qui contient deux empreintes de moisissure ou plus dans la chape et la traînée. Voici un aperçu de la façon dont unMoules à truies avec plusieurs chambrestravaux:

Impressions de moules multiples :Contrairement aux moules à fosse unique, qui produisent une saillie par forme, un moule à truie multi-empreintes comporte quelques impressions de forme organisées dans un design particulier. Cette conception favorise la dispersion entre les cavités, en tenant compte de l'utilisation efficace de l'espace et en limitant la taille générale du moule.

Système d'alimentation uniforme :Pour garantir un flux de métal constant vers chaque cavité, un seul système de carottes et de canaux est utilisé pour alimenter toutes les cavités du moule. La carotte constitue le canal principal par lequel le métal liquide pénètre dans le moule, tandis que les sprinteurs s'approprient le métal dans chaque cavité individuelle.

Distribution de métal :Les ingates, qui sont de petites ouvertures menant à chaque cavité, sont stratégiquement placées pour répartir le métal en fusion uniformément sur toutes les empreintes du moule. Cela garantit que chaque cavité est remplie uniformément, ce qui entraîne une qualité de coulée constante.

Ventilation adéquate :Une ventilation satisfaisante est importante dans les moules à truies à chambres multiples pour permettre aux gaz de s'échapper de toutes les zones du moule. Des évents correctement conçus aident à prévenir les défauts tels que la porosité des gaz et à garantir la qualité des pièces moulées.

Extraction efficace :Une fois le métal pris et le système de projection terminé, les pièces moulées sont extraites du moule. Dans certaines opérations de production, ce processus est automatisé, utilisant des machines ou des robots pour retirer efficacement les pièces moulées du moule.

En utilisant des moules à chambres multiples, les fabricants peuvent augmenter considérablement leur productivité en produisant plusieurs pièces moulées de qualité en un seul cycle de coulée. L'utilisation d'un système d'alimentation uniforme, d'une distribution appropriée du métal et d'une ventilation efficace garantit une qualité de coulée constante dans toutes les cavités.

L'avantage fondamental de l'utilisation de moules multi-empreintes est l'énorme amélioration de la compétence et le résultat apparaît différemment par rapport aux moules à une seule cavité. Voici les principaux avantages de productivité deMoules à truies avec plusieurs chambres:

Production accrue :Les moules multi-empreintes prennent en compte la création simultanée de diverses pièces moulées dans un seul moule, ce qui entraîne une augmentation significative du rendement. Par exemple, un moule à cavité 4- pourrait éventuellement créer quatre fois plus de pièces moulées qu'un moule à cavité unique dans un temps de manipulation et un projet de travail similaires.

Temps de moulage réduit :Avec plusieurs cavités remplies simultanément, le temps général de coupe par projection est réduit dans les moules multi-empreintes. Cette amélioration de l’efficacité contribue à des temps de cycle plus rapides et à un débit de production amélioré.

Temps de fusion optimisé :Les moules multi-empreintes permettent de minimiser le temps nécessaire à la fusion du métal dans le four par pièce produite. La possibilité de couler plusieurs pièces en un seul cycle permet une utilisation plus efficace des équipements de fusion et des ressources énergétiques.

Diminution du travail de finition :En produisant plusieurs pièces moulées dans un seul moule, les moules multi-empreintes réduisent la quantité de travail de finition requis par pièce. Cela permet de réaliser des économies sur les coûts de main-d'œuvre et de rationaliser l'étape de traitement post-coulée.

Amortissement accéléré des coûts de modèle :Le volume de production plus élevé réalisable avec les moules multi-empreintes permet un amortissement plus rapide des coûts de modèle sur un plus grand nombre de pièces moulées. Cet avantage en matière de rentabilité améliore la rentabilité globale des opérations de coulée.

Capacité de production de masse :Les moules multi-empreintes conviennent aux situations de création de gros volumes où un résultat rapide est essentiel. La capacité de fabriquer efficacement des pièces moulées de différentes qualités dans des délais plus limités permet aux fabricants de satisfaire leurs besoins de manière productive et réelle.

En résumé, l'utilisation de moules multi-empreintes offre des avantages de productivité substantiels, notamment une production accrue, une réduction du temps de moulage, une utilisation optimisée du four, une réduction du travail de finition, une récupération accélérée des coûts de modèle et des capacités améliorées pour la production de masse. Ces avantages font des moules multi-empreintes un atout précieux pour améliorer l’efficacité et la compétitivité des opérations de coulée.

La mise en œuvre réussie de moules à truies à chambres multiples repose sur des considérations de conception méticuleuses pour maximiser leurs avantages. Voici les éléments clés du plan qui devraient être pris en compte :

Chemins d’écoulement équilibrés et dimensionnement de l’entrée :Il est crucial d’établir des voies d’écoulement équilibrées et des entrées de taille appropriée pour éviter le gel prématuré du métal en fusion dans les cavités. Cela garantit un remplissage uniforme de toutes les empreintes et évite les défauts tels que les moulages incomplets.

Évents adéquats pour les gaz :Des dispositifs de ventilation appropriés doivent être incorporés pour faciliter l’échappement des gaz de toutes les empreintes. Une ventilation efficace empêche les fuites liées aux gaz, comme la porosité, et garantit la fiabilité des pièces moulées dans chaque cavité.

Placement stratégique des colonnes montantes et des refroidisseurs :Les colonnes montantes et les refroidisseurs doivent être stratégiquement positionnés pour alimenter efficacement toutes les cavités, favorisant ainsi une solidification constante et réduisant le risque de défauts liés au retrait. Cela garantit un refroidissement et une solidification uniformes sur toutes les empreintes du moule.

Rigidité améliorée :Les moules multi-empreintes doivent être conçus avec une rigidité accrue pour supporter la contrainte appliquée par le métal liquide sur différents fronts. Cette fiabilité sous-jacente est fondamentale pour maintenir la respectabilité du moule pendant le système de projection.

Prise en compte des déformations à retrait plus élevé :Le plan doit représenter des contraintes de retrait plus élevées dues à différentes zones problématiques à l’intérieur du moule. En prenant en compte ces variables, le risque de fuites liées au retrait, comme les cassures ou les torsions, peut être atténué.

Impressions standardisées pour une qualité constante :La standardisation des empreintes dans toutes les cavités garantit la cohérence de la qualité des pièces moulées. Cela inclut le maintien de dimensions, de finitions de surface et d’autres caractéristiques critiques cohérentes.

Lignes de séparation propres pour la séparation des moules :La conception de lignes de séparation simples facilite la séparation nette des moitiés du moule lors de l'extraction des pièces moulées. Cela simplifie le processus de démoulage et contribue à l’efficacité globale.

Une conception réfléchie et minutieuse est essentielle pour garantir la production de pièces moulées saines dans chaque cavité sans défauts. L'utilisation d'outils avancés de simulation et de modélisation peut aider à optimiser l'agencement et la configuration deMoules à truies avec plusieurs chambres, contribuant ainsi à leur mise en œuvre réussie et à leurs performances.

Bien que les moules multi-empreintes offrent des avantages essentiels, ils s'accompagnent également d'obstacles spécifiques dont il convient de tenir compte :

Complexité accrue de la conception :L’une des restrictions des moules à truies multi-cavités est la complexité accrue de la planification des vannes, de la ventilation et de l’entretien des cadres pour plusieurs cavités. Assurer un écoulement et une solidification uniformes du métal dans toutes les cavités nécessite une ingénierie minutieuse et des considérations de conception méticuleuses.

Taux de défauts plus élevés :En supposant qu’un segment du moule soit sous-rempli ou affamé pendant le système de projection, cela peut entraîner des taux d’imperfection plus élevés dans les pièces créées. Il est fondamental d'assurer un remplissage et un durcissement fiables dans toutes les fosses pour éviter les imperfections telles que le retrait, la porosité ou les pièces moulées déficientes.

Coûts d’un outillage plus grand :La création de moules multi-empreintes nécessite régulièrement des outillages et des moules plus grands, ce qui peut entraîner des coûts d'assemblage plus élevés par rapport aux moules à une seule empreinte. L’intérêt sous-jacent pour l’outillage et l’équipement pourrait être important, affectant les dépenses générales de création.

Difficulté à réaliser des moulages variés :Les moules multi-empreintes peuvent être confrontés à des difficultés pour produire simultanément des pièces moulées variées dans chaque cavité. Les limitations de conception et les exigences d'uniformité dans toutes les cavités peuvent restreindre la flexibilité nécessaire pour créer diverses pièces dans le même moule.

Potentiel de déséquilibres thermiques :Des caractéristiques chaudes et irrégulières à l'intérieur des moules multi-empreintes peuvent provoquer un refroidissement et un durcissement déséquilibrés du métal liquide, entraînant des charges intérieures et des erreurs en couches dans les pièces moulées. La surveillance des éléments chauds dans différents segments constitue un test critique.

Limites de taille et de poids :Les moules à truies multi-cavités pourraient avoir des contraintes sur la taille et le poids des pièces déroutantes qui peuvent être fabriquées efficacement. Les composants volumineux et complexes peuvent poser des défis en termes de conception de moules, de flux de matériaux et d'intégrité structurelle dans plusieurs cavités.

Contrôle des propriétés des métaux :Garantir des propriétés métalliques stables, telles que la température, l'organisation et les qualités mécaniques, sur tous les segments d'un moule multi-empreintes peut être un défi. Les variétés de propriétés des métaux peuvent affecter la qualité et l'exécution des pièces moulées.

Remédier à ces limitations nécessite des efforts d'ingénierie supplémentaires, un contrôle méticuleux des processus et un examen attentif des besoins de production et de la conception des pièces. Il est essentiel d’évaluer la faisabilité et le caractère pratique de l’utilisation de moules à truies multi-cavités pour maximiser leurs avantages tout en atténuant les défis et les limites potentiels.

Pour des volumes de production moyens à élevés,Moules à truies avec plusieurs chambresaugmenter considérablement la productivité et l’efficacité. Cependant, les concepteurs doivent tenir compte de la complexité de l’équilibrage de plusieurs impressions et atténuer les défauts potentiels grâce à la simulation et à la rigueur. Lorsqu'ils sont mis en œuvre avec succès, les moules multi-empreintes génèrent des gains significatifs pour les fonderies qui souhaitent augmenter leur production tout en réduisant leurs coûts. Si vous souhaitez en savoir plus sur nos moisissures pour truies, contactez-nous autech@huan-org.

Les références:

Beeley, P. (2001). Technologie de fonderie. Oxford, Boston : Butterworth-Heinemann.

Brown, JR (2000). Manuel du fondeur de fer Foseco. Oxford, Boston : Butterworth-Heinemann.

Jain, PL (2009). Principes de la technologie de fonderie. New Delhi : Éducation Tata McGraw-Hill.

En ligneJones, S. (2002). Progrès dans les matériaux et procédés de moulage de coques. Transactions de l'Institute of Marine Engineers, 114(2), 77-83.

Kalpakjian, S. et Schmid, SR (2014). Ingénierie et technologie de fabrication. Upper Saddle River, New Jersey : Pearson.
